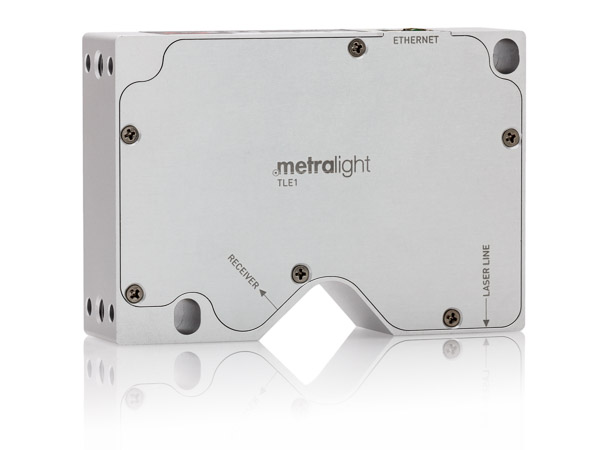

TLE1 传感器集成线激光三角测量技术与以太网接口。它在被测表面投射一条激光线，不同于普通单点三角测距传感器。
反射光由面阵 CMOS 采集，可实现更精细的材料轮廓测量（孔径、间隙、边缘等），依靠大量数据点实现更高精度距离测量。所有运算处理在传感器内部完成，无需外接控制器或电脑。
产品特性
小型紧凑传感器，可实现距离、轮廓、边缘的精密测量
分辨率最高 1 μm
650 nm，1M 类激光器件
已校准数据输出
以太网接口（TCP 协议）
POE 以太网供电，支持 12V~24V
附带带源代码的 PC 示例软件
技术参数表
| 项目 | TLE1-35-65 | TLE1-58-122 | TLE1-100-300 |
|---|---|---|---|
| 距离测量范围 | 35 ~ 65 mm | 58 ~ 122 mm | 100 ~ 300 mm |
| 高度测量范围 | 35mm 距离处：17 mm65mm 距离处：24 mm | 58mm 距离处：23 mm122mm 距离处：40 mm | 100mm 距离处：30 mm300mm 距离处：90 mm |
| 激光线尺寸 | 40 μm × 20.5 mm | 60 μm × 31.5 mm | 140 μm × 60 mm |
| 探测器 | CMOS (1280×1024 像素) | CMOS (1280×1024 像素) | CMOS (1280×1024 像素) |
| 距离分辨率 | 1 μm | 3 μm | 6 μm |
| 距离非线性度 | 10 μm | 25 μm | 50 μm |
| 高度分辨率 | 24 μm | 40 μm | 80 μm |
| 响应时间 | 完整读出 33.34 ms，局部读出可更快 | 完整读出 33.34 ms，局部读出可更快 | 完整读出 33.34 ms，局部读出可更快 |
| 接口 | RJ45（以太网）10/100 Mbit | RJ45（以太网）10/100 Mbit | RJ45（以太网）10/100 Mbit |
| 通信协议 | TCP 协议，ICMP（ping） | TCP 协议，ICMP（ping） | TCP 协议，ICMP（ping） |
| 数字输入（可选） | 最小脉冲宽度 200 μs | 最小脉冲宽度 200 μs | 最小脉冲宽度 200 μs |
| 供电 | POE 以太网供电，12V (150mA) ~ 24 VDC (80mA) | POE 以太网供电，12V (150mA) ~ 24 VDC (80mA) | POE 以太网供电，12V (150mA) ~ 24 VDC (80mA) |
| 重量 | 105 g | 105 g | 105 g |
| 外形尺寸 | 100 × 70 × 25 mm | 100 × 70 × 25 mm | 100 × 70 × 25 mm |
| 激光规格 | 650 nm，1M 类，P＜3mW | 650 nm，2M 类，P＜10mW | 650 nm，2M 类，P＜10mW |
