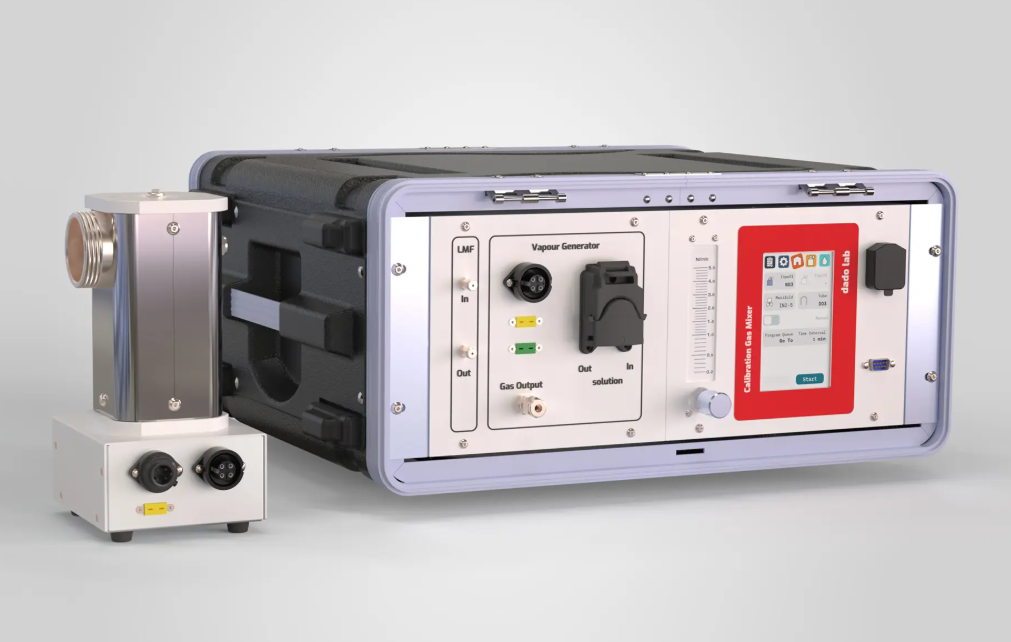

GM1 校准气体混合器为模块化、可扩展设备，用于气体稀释与湿度控制。 设备用于自动气体分析仪的校准与线性度验证，可对多种气体基体或含酸性化合物的液体溶液完成气体稀释作业。
GM1 搭载一体化模块化平台，适用于实验室及现场工况。设备设计灵活，可配置 1~3 台质量流量控制器（MFC）；可选配蒸汽发生器、符合 ISO 17025 认证要求的液体流量计；支持本地或远程控制。
整套设备集成于紧凑型机箱内，无需外接模块或额外硬件。
技术参数
通用特性
| 项目 | 参数 |
|---|---|
| 外形尺寸 | 4U 19 英寸机架，阳极氧化铝材质 |
| 外壳 | IP54 防护等级，盖板可拆卸 |
| 显示屏 | 5 英寸电阻触摸屏 |
| 预热时间 | 30 分钟，支持跳过预热功能 |
| 语言 | 英文，可选 11 种语言 |
| 通讯接口 | 标配：无线、USB、RS232（用于分析仪数据采集）可选：网口 RJ45、8 通道采集模块（4-20mA 输入） |
| 存储 | 标配 U 盘 |
| 供电 | 230/110 Vac ±10%，50/60Hz |
| 重量 | 含机箱 16.5 KG |
质量流量控制器
| 项目 | 参数 |
|---|---|
| 气动管路数量 | 1 至 3 路，2 号管路带有四通歧管 |
| 入口压力 | 2~4 bar(g) |
| 气动接头 | 可按需选配 3mm、6mm、8mm 接头；AISI316 世伟洛克双卡套螺母或快插接头标准配置：2 号管路入口：AISI316 世伟洛克双卡套螺母，3mm1、3 号管路入口：AISI316 世伟洛克双卡套螺母，6mm出口：AISI316 世伟洛克双卡套螺母，6mm |
| 歧管材质 | AISI 316 |
| 其他接触介质材料 | PTFE、氟橡胶 O 型圈；可按需求提供其他配置 |
| 质量流量控制器版本 | 标准版精度、高精度版可选 |
| 满量程 | 2-5-10 Nl/min，其他量程可定制搭配蒸汽发生器时，MFC1 推荐 5 Nl/min 或 10 Nl/min |
| 精度与线性度 | 标准版：±1% 满量程；高精度版：±0.5% 读数 ±0.1% 满量程 |
| 重复性 | ＜2% 读数 |
| 温度敏感度 | 零点：标准版＜0.1% FS/℃；高精度版＜0.05% FS/℃量程：标准版＜0.1% Rd/℃；高精度版＜0.05% Rd/℃ |
蒸发器
| 项目 | 参数 |
|---|---|
| 材质 | AISI 316 |
| 温度 | 最高 240℃（用户自定义） |
| 加热功率 | 600W @230Vac |
| 计量泵 | 数字调速 |
| 内管直径 | 标配：0.5 /1 /2 mm |
| 不确定度 / 重复性 | 蒸汽浓度小于 1%（不含 MFC 带来的误差） |
液体质量流量计
| 项目 | 参数 |
|---|---|
| 满量程（水） | 5000 mg/min |
| 精度 | ±0.2% 满量程 |
| 重复性 | ±0.02% 满量程 |
