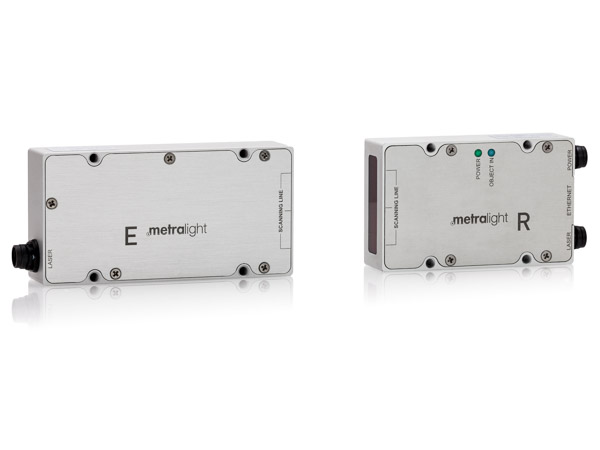

MX 平行激光测径仪
产品特性
结构紧凑
无需外接独立控制器
测量范围：0~28mm
亚微米级分辨率，可达 0.4375μm
非线性度＜5μm
重复性＜3μm
采样速度快，每秒 2500 次测量
并行 TTL 接口
670nm 激光二极管，1 类激光设备
应用场景
适用于多行业各类材质测量（金属、塑料、玻璃、陶瓷、木材等）
可测量工件边缘、间隙、直径、位置、厚度、高度、轮廓及振动
管材的过程检测与抽样直径测量
工件在线 / 离线非接触测量
半导体大气 / 真空预对准
技术参数 | MX PAR 测微仪
| 分类 | 项目 | 参数 |
|---|---|---|
| 测量性能 | 传感器量程 | 140μm (0.006 in) ~ 28 mm (1.1 in) |
| 分辨率（像素尺寸） | 0.4375 μm | |
| 重复性 | 3 μm（边缘位置，标定距离下）* | |
| 响应时间 | 0.391 ms | |
| 非线性度 | ＜5 μm（边缘位置，标定距离下）* | |
| 测量模式 | 边缘 1、边缘 2、直径、间隙、中心、实体 | |
| 自定义模式 | 可联系 Metralight 获取额外自定义测量模式 | |
| 接口 | 状态指示灯 | 绿色 LED = 传感器已开启；蓝色 LED = 检测到工件 |
| I/O 连接器 | STMM-112-02-G-D-RA (Samtec) | |
| I/O 接口 | 并行二进制（TTL） | |
| 供电电源 | 12~24 VDC / 80mA | |
| 通用参数 | 检测方式 | 670nm 1 类激光二极管，透射式 CCD 检测 |
| 外形尺寸 | 99 × 50 × 22 mm (3.9" × 1.9" × 0.9")；80 × 50 × 22 mm (3.15" × 1.9" × 0.9") | |
| 安装孔 | 每台设备配备 8 处 M4 安装孔 | |
| 重量 | 236g (8oz) | |
| 工作温度 | 0℃ ~ 50℃ (32℉ ~ 122℉) | |
| 存储温度 | -20℃ ~ 70℃ (-4℉ ~ 158℉) |
