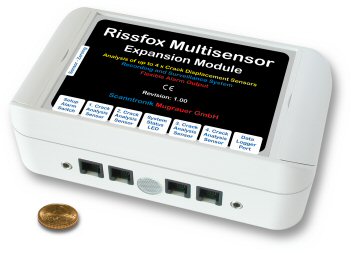

德国Scanntronik裂缝传感器多通道扩展模块Rissfox Multisensor

该模块为 Rissfox Mini 裂缝数据记录仪配套扩展单元，可外接 4 路额外裂缝传感器。

模块具备 4 路传感器输入通道与灵活的报警输出接口，可直接对接 Rissfox Mini。作为 Rissfox Mini 裂缝监测系统配套扩展组件，本模块可接入最多 4 个裂缝传感器。搭配高精度裂缝传感器，Rissfox Mini 主机与本模块组合后，可同时对最多 5 处点位开展裂缝位移监测。若搭配 Remotefox 远程通讯模块，可实现最远数百公里外，同时采集记录最多 10 处裂缝的测量数据。

模块为全部接入传感器提供可灵活配置的报警输出。当裂缝出现过度扩张，或测量值超出预设报警阈值时，系统可快速输出告警信号。支持报警延时设置，仅当异常状态持续一段时间后才触发报警。可对接短信报警、声音报警等各类告警装置。

与 Rissfox Mini 主机相同，裂缝传感器可使用配套磁铁完成调零（置零）操作。全部参数均通过 SoftFOX 软件完成配置；软件可启用 / 关闭各个传感器输入通道、修改调零与校准参数，为每一路裂缝传感器设置报警条件以及全局报警延时。

Rissfox Multisensor 独立供电，使用 4 节市面通用 AA 电池。模块可自主监测电池电压，系统状态指示灯可及时提示电池更换。 下图为 Rissfox Mini 搭配 Rissfox Multisensor 扩展模块接入 4 支 10mm 裂缝传感器，整套系统共管理 5 个传感器。

Rissfox Multisensor 拓展了 Rissfox Mini 的应用场景，适用于大型建筑、桥梁结构、文物艺术品、教堂、地下车库、平屋顶等结构裂缝监测。

主要参数摘要

• 通道数量：最多接入 4 路额外裂缝传感器，整机合计 5 路裂缝测点

• 通讯接口：Scanntronik 通用总线，连接 Rissfox Mini 主机

• 测量数据：数据直接存储在 Rissfox Mini 记录仪存储器

• 10mm 量程传感器分辨率：5 µm；支持定制 75mm 大量程版本

• 调零方式：配套磁铁实现传感器置零（Tare）

• 报警：独立报警输出，支持报警延时，可接短信、声响报警系统

• 供电：4 节 AA 电池，状态 LED 电池电量提示

• 外形尺寸：88 × 160 × 50 mm（高 × 宽 × 深），含电池重量 350 g

• 外壳：抗冲击防水壳体，支持壁挂（螺丝隐藏式）
