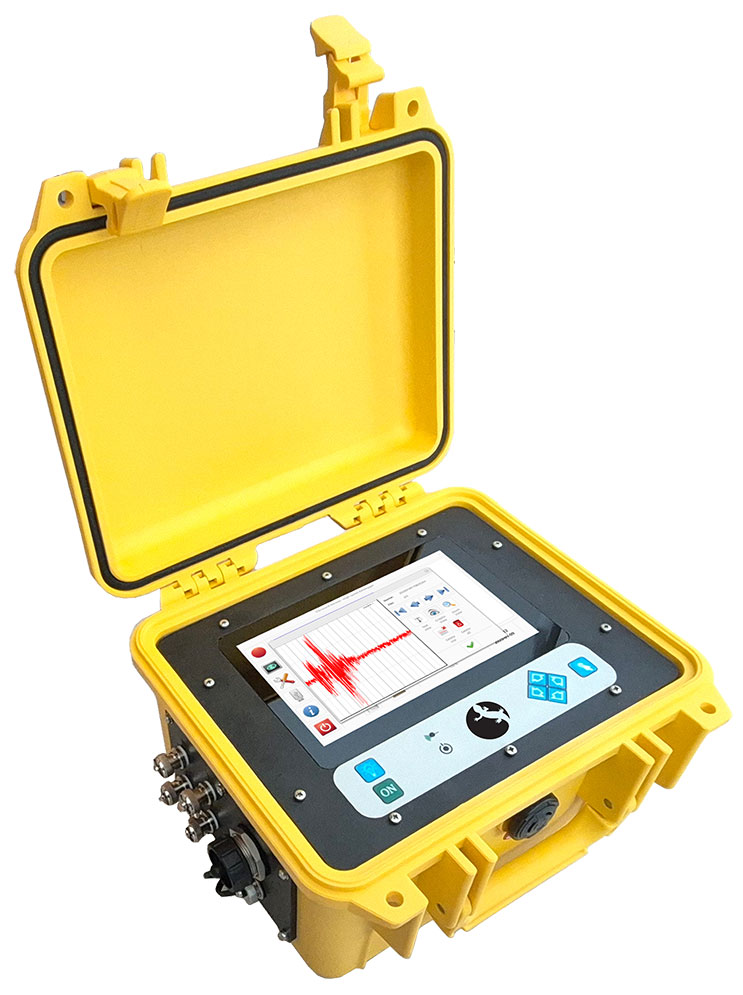

Vibracord Hermes 是专为采矿行业开发的数据记录仪，配备多种工作模式，简化设备配置流程：
数据记录仪模
近场振动模式
水下压力模式
爆速（VOD）测试模式
最多 4 通道
产品优势
便携坚固，适用于露天及井下作业场景
7 英寸电容触摸屏
记录完成后立即显示数据，包含数值与波形图表
自动完成电压到工程单位换算，节省作业时间
自动生成二进制文件，可导出 CSV 格式文件
镍氢电池供电，可托运也可随身携带登机
电脑端软件
借助桌面数据分析软件可实现以下功能：
对波形记录执行 FFT 频谱计算
在波形图表上交互分析爆速 VOD
快速生成并打印检测报告
设备本体
| 项目 | 参数 |
|---|---|
| 显示屏 | 1024×600 像素，电容触摸屏 |
| 按键 | 7 按键（按键模拟鼠标操作） |
| 电池 | 内置可充电镍氢电池 |
| 外形尺寸 | 270×240×190 mm |
| 重量 | 4 kg |
| 项目 | 参数 |
|---|---|
| 通道数量 | 4 通道（1 通道用于爆速 VOD 模式） |
| 输入量程 | ±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10 V、±20 V |
| 输入耦合 | 交流 AC / 直流 DC |
| 输入特性 | 单端 BNC 接口，1 MΩ，16 pF |
| 分辨率 | 块存储模式：8 位流模式下 DSP 处理最高 12 位（取决于采样时间） |
| 带 VOD 爆速机型 | 不带 VOD 爆速机型 | |
|---|---|---|
| 1 通道 | 1 GS/s（1 ns） | 500 MS/s（2 ns） |
| 2 通道 | 500 MS/s（2 ns） | 250 MS/s（4 ns） |
| 3、4 通道 | 125 MS/s（8 ns） | 64 MS/s（16 ns） |
| 项目 | 参数 |
|---|---|
| 块模式 | 带 VOD 机型：48kS不带 VOD 机型：64 MS |
| 流模式 | 单条记录最长 16 秒 |
| 总存储容量 | 最高 17 GB，支持多条记录存储 |
| 项目 | 参数 |
|---|---|
| 串扰 | 优于 300:1 |
| 谐波失真 | 典型值：满量程输入，100 kHz 时＜‑50 dB |
| 带宽平坦度 | 典型值：DC 至全带宽（+0.3 dB ~ −3 dB） |
触发规格
| 项目 | 参数 |
|---|---|
| 触发模式 | 边沿触发、高级边沿触发、窗口触发、间隔触发、脉冲宽度触发 |
| 触发灵敏度 | 10 mV 峰峰值（典型值，全带宽条件下） |
| 最大预触发时长 | 总记录长度的 100% |
| 最大触发后延时 | 40 亿个采样点 |
近场振动测量模式
| 项目 | 参数 |
|---|---|
| 记录时长 | 1‑32 秒 |
| 采样速率 | 16、31、62、125 kSPS |
| 测量量程 | 0‑200、0‑1000、0‑1500、0‑2000、0‑2500、0‑3000 mm/s |
水下压力测量模式
| 项目 | 参数 |
|---|---|
| 记录时长 | 1‑32 秒 |
| 采样速率 | 16、31、62、125 kSPS |
| 测量量程 | 0‑1、0‑2、0‑5、0‑10、0‑20、0‑50、0‑100、0‑200、0‑500、0‑1000 kPa |
| 项目 | 参数 |
|---|---|
| 工作原理 | 时域反射法 |
| 最大线缆长度 | 100 m，搭配延长线可达 120 m |
| 适配线缆 | RG58、RG174 同轴电缆 |
| 项目 | 参数 |
|---|---|
| 供电方式 | 内置电池 |
| 内置保险丝 | 3 A |
| 电池类型 | 镍氢 NiMh，36 Wh |
