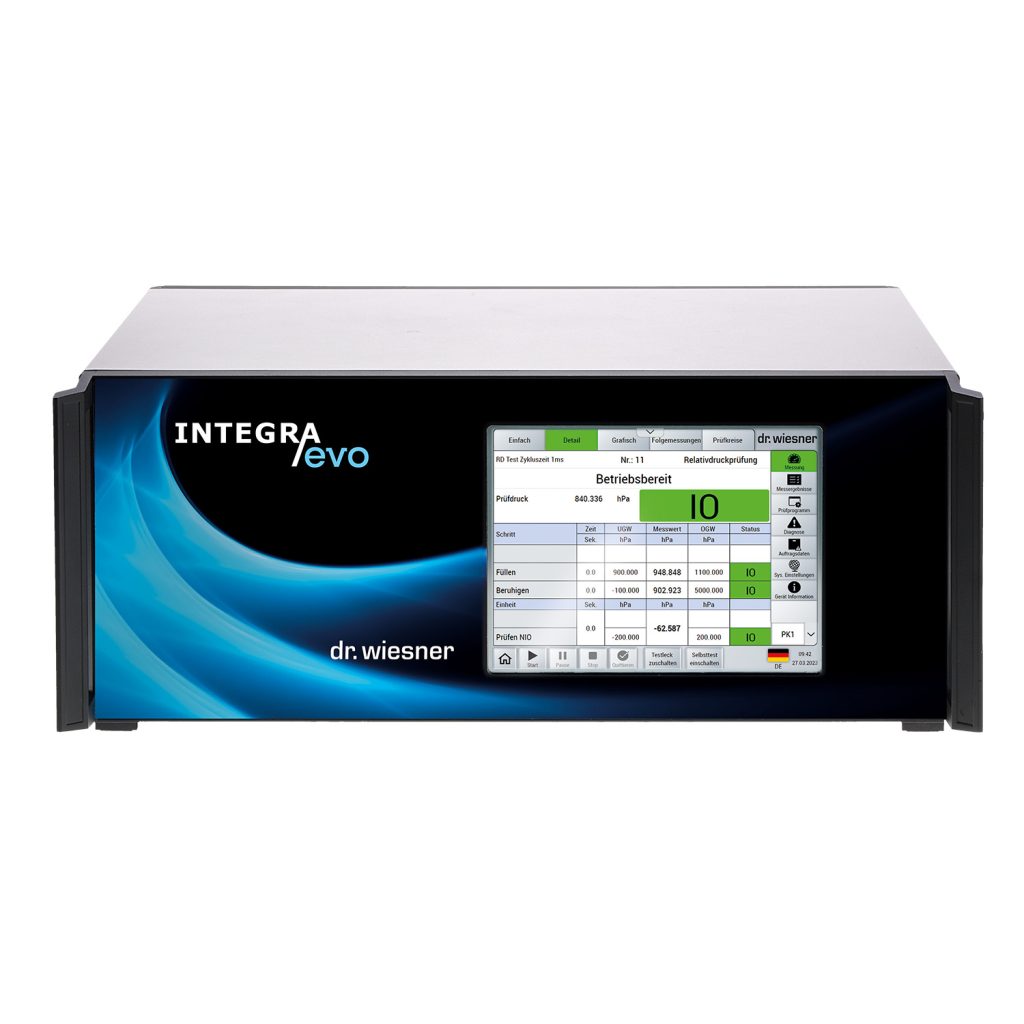

INTEGRA evo 是适配高精度测试需求的专业测试设备。依托成熟技术与人性化功能设计，可满足工业生产、实验室检测及科研研发场景的测试需求，输出稳定可靠的测试数据，助力用户高效完成各类测试作业。
设备可适配多样化的测试需求，支持功能迭代与场景拓展，可根据实际测试要求持续适配全新实验与检测应用。设备采用优化结构设计，机身内部容积保持稳定，有效保障测试结果的重复性，缩减数据偏差范围。
全新INTEGRA evo支持多规格压力与测量量程的定制适配，搭配高性能传感器，可灵活调整测量精度，贴合不同测试场景的参数标准。设备搭载丰富的选配配件与拓展功能，包含数字通讯接口、模拟测量板卡等，可实现设备功能的灵活拓展。
设备配备数字输入输出接口，可实现整机设备联动控制；搭载模拟量输入端口，可外接温度传感器等各类辅助测量设备。依托EtherCAT以太网接口可拓展多路测试回路，支持多种测试方式组合使用，适配复合型测试实验。
基于PLC软件可实现个性化功能适配与参数调试，可作为整套测试系统的核心控制单元，统筹整套测试作业流程。设备采用行业通用的标准化成熟组件，运行稳定性强，可有效降低设备停机概率与后期运维成本。
性能特点
可切换标准测试漏孔
设备自检测
图形化显示测试进程
环形缓冲区，支持 5000 条数据记录
最多可存储 1000 套测试程序
外部数据存储功能
统计分析功能
支持 Profinet 总线参数修改
网页浏览器访问操作
支持 OPC‑UA 协议（选配）
集成扫码功能（录入产品序列号）
产品规格
| 项目 | 技术参数 |
|---|---|
| 测试方法 | 相对压力法、差压法质量流量测试、背压测试全密封零部件检测容积测定爆破压力 / 开启压力测试（斜坡压力功能）流阻测试 |
| 供电 | 24V 直流 / 150W |
| 连接插头 | MC1.5/3‑STF‑3.81（菲尼克斯），供货标配 |
| 电源单元 | 100‑240V / 47‑63Hz，150W（选配） |
| 防护等级 | IP40 |
| 重量 | 约 15kg（单机差压测试型） |
| 工作温度 | +10℃ ~ +45℃ |
| 屏幕分辨率 | 8.5 英寸触摸屏，800 × 600 像素 |
| 标准接口 | 1×USB3.0‑A 型（前面板）1×USB2.0‑A 型（后面板）1× 以太网 RJ‑45，IEEE802.31×EtherCAT 输出 RJ‑45，100Mbit/s |
| 选配接口 | DisplayPort 视频输出X1 16 路数字 I/O SUB‑D‑37 针插座X2 8 路数字 I/O SUB‑D‑25 针插座COM1 RS232 串口 SUB‑D‑9 针接头（设备外部泄压）Profinet IO RT‑Device RJ45 插座Profinet 控制器 RJ45 插座 |
| 压缩空气供气 | 进气过滤器，4/6mm 软管接口无油无水压缩空气（DIN ISO 8573‑1 4 级），供气压力至少高于测试压力 1bar |
| 标准漏孔接口 | 前面板 Staubli RBE03 快速接头 |
| 测试压力量程 | ‑1 ~ 0 bar；‑1 ~ 3 bar；0 ~ 1 bar0 ~ 6 bar；0 ~ 10 bar；0 ~ 16 bar其他压力量程可定制 |
| 压力控制方式 | 电子调压，控制精度 ±1% 满量程 |
| 机箱尺寸 | 台式机箱 /19 英寸机架安装450 × 185 × 380 mm（4U /84HP） |
| 选配项 | 文丘里喷嘴真空发生（仅真空机型）可切换标准漏孔接口（后部 Stäubli RBE03 接头）Profinet I/O RT‑Device RJ45 插座Profinet 控制器 RJ45 插座数字 I/O SUB‑D‑37 针插座（16 入 / 16 出）数字 I/O SUB‑D‑25 针插座（8 入 / 8 出）COM1 RS232 串口 SUB‑D‑9 针插头DisplayPort，支持外接触摸显示器 |
| 附件 | 外接 10 英寸触摸显示器工业宽电压电源 100‑240V/47‑63Hz，150W（选配）遥控器：1‑16 程序选择、启动、确认、合格 / 不合格指示灯UPS 电池，24VDC 供电后备缓冲测试回路外部泄压组件EL5102 标准漏孔，Stäubli 接头，双阀模块，可切换两路测试回路网络交换机，最多 7 节点，以太网连接工业型 WLAN 无线接入点，以太网连接 |
