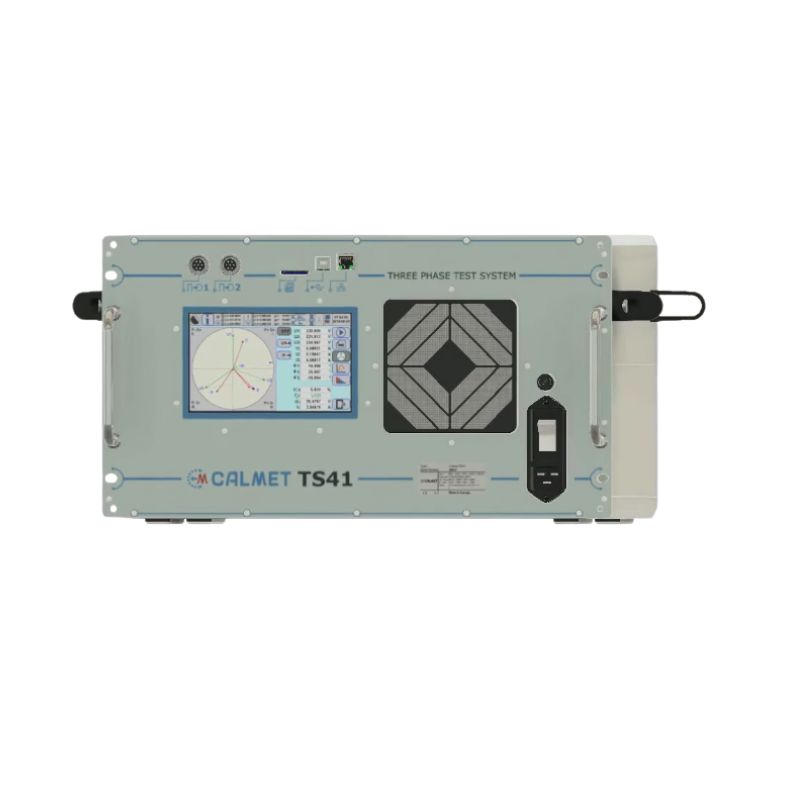

波兰Calmet大功率三相全自动检定系统TS41 固定式计量标准装置

大功率三相全自动检定系统（内置标准参考表、集成三相电压电流功率源）

Calmet TS41 全自动检定系统由 0.02 级（或 0.04 级）三相标准参考表、大功率集成三相电压电流功率源组成，输出规格最高 3 路 120A/600V。TS41 适配电表检定台（如 TB51），用于电能表全套检定作业。

Calmet TS41 适用检测场景

• 实验室电能表检定

• 电网接线校验

• 多表位检定台驱动

• 电网参数计量

产品核心特点

• 搭载一体化电压电流功率源，可在精准负载工况下完成各类电表校验

• 内置预设负载检测程序，无需外接电脑即可全自动执行检测流程

• 单通道输出功率充足：电流通道最高 300VA，电压通道最高 150VA

• 支持最大 32GB 容量 SD 闪存卡，存储设备参数与全部测量结果

• 可展示矢量图、相序、示波器波形、谐波柱状图谱、趋势曲线图，用于电网工况分析

• 功率源与标准参考表一体化集成，参数录入、整机操作流程简洁易懂

• 多模式使用：可单独作为 0.02 级 / 0.04 级标准参考表；可搭配本机集成功率源使用；也可配套功率源与标准表，搭建全新或改造升级的电表检定台工位

• 通过 USB、以太网接口读取检测数据、操控整套检测系统

• 配备四线制电压输出与电压采样接线端子

TS41 功率校准装置可作为电压、电流标准源使用，支持自定义设置电流与电压之间、各相电压相互之间的相位偏移量。

TS41 功率校准装置支持对称三相接线、非对称三相接线两种工作模式，可自定义配置以下参数：

• 各相电压：U1、U2、U3，线电压 U12、U32、U13

• 各相电流：I1、I2、I3

• 输出频率 f

• 各相相位角 φ1、φ2、φ3

• 各相功率因数 PF1、PF2、PF3

• 各相正弦相位因子 sinφ1、sinφ2、sinφ3

• 相间电压夹角：∠U12、∠U13

• 电压、电流输出上限阈值

• 输出信号波形：可叠加谐波，也可调用内置标准波形函数自定义波形
