美国Eno Scientific声波水位监测系统Well Watch 700井位测量

采用SonicSense 声波传感技术，实现水井的实时监测与管理。WellWatch700是商用级声波水位传感器，为市政、农业及油气行业设计。该专利系统通过向井管发送高强度声脉冲，并基于回声进行时间-距离换算，实现水位监测。声波传感器为外部安装，无需将部件下放至井内，适用于含腐蚀性液体、油类或加压气体的井况。不仅可记录与显示水位，还能接收脉冲流量计信号，并配备两组独立可编程继电器触点，用于泵控或远程报警。

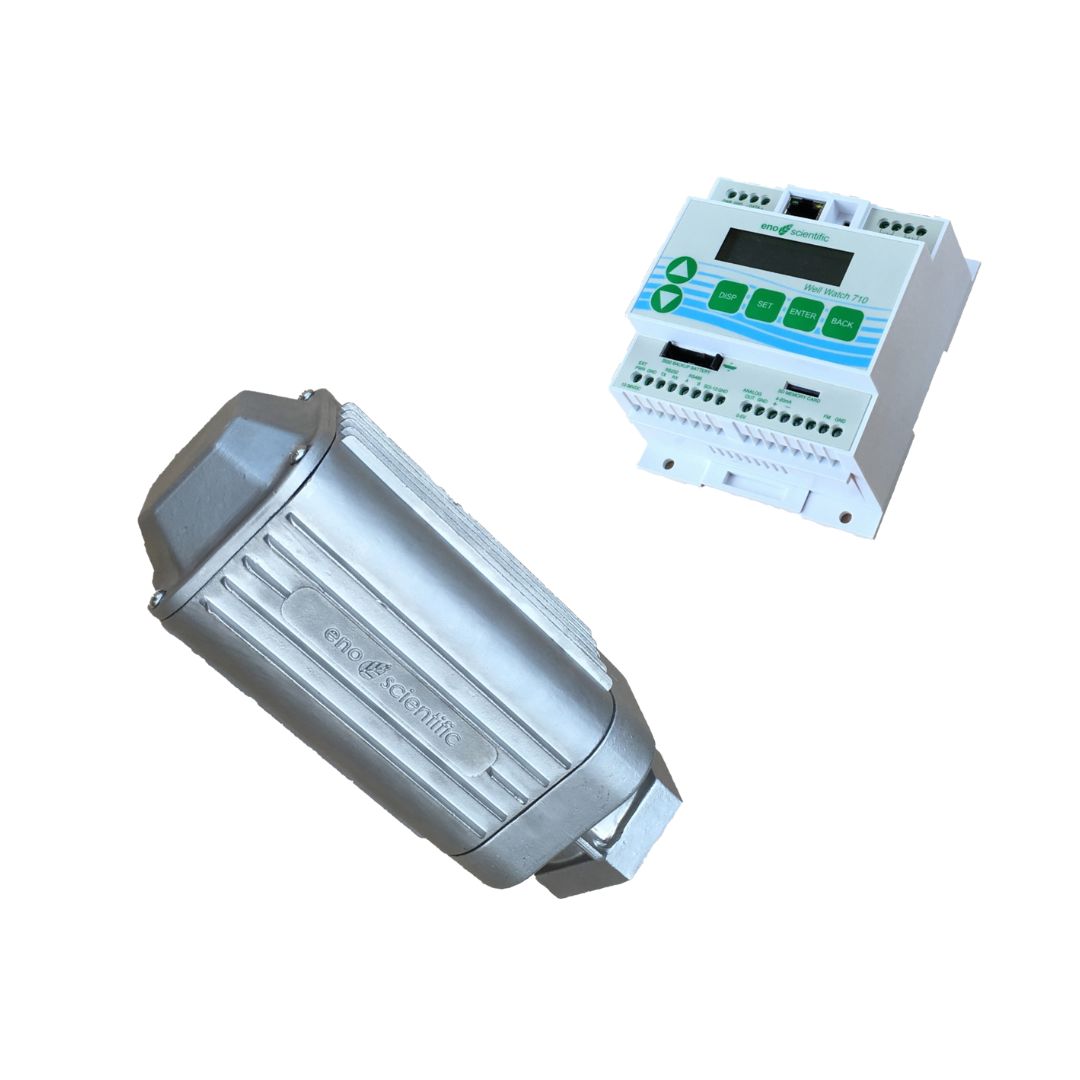

系统构成每套 Well Watch 700 监测系统包含710 控制器与 730探头。安装时需使用四芯电缆将控制器与探头连接，并接入12-36V外部电源，亦可选用配套的10W 或 30W 太阳能供电套件。

710控制器

• 可采用导轨安装或壁挂于防护箱内，适应各类环境

• 配备接线端子，包括电源输入与接地端子

• 支持外接报警输出，用于控制第三方开关

• 提供流量计信号输入接口及多种输出接口:RS232、 RS485 Modbus、4-20mA、0-5V

• 支持与远程遥测/SCADA系统通信

730探头

• 可便捷安装于大多数涡轮泵底部2英寸螺纹接口(支持斜向或垂直安装)

• 适配性强，可通过变径安装于最小3/4英寸的接入端口

• 亦可使用定制黄铜测管转接头(型号5365与5366)安装于3/4英寸或1英寸测管上
