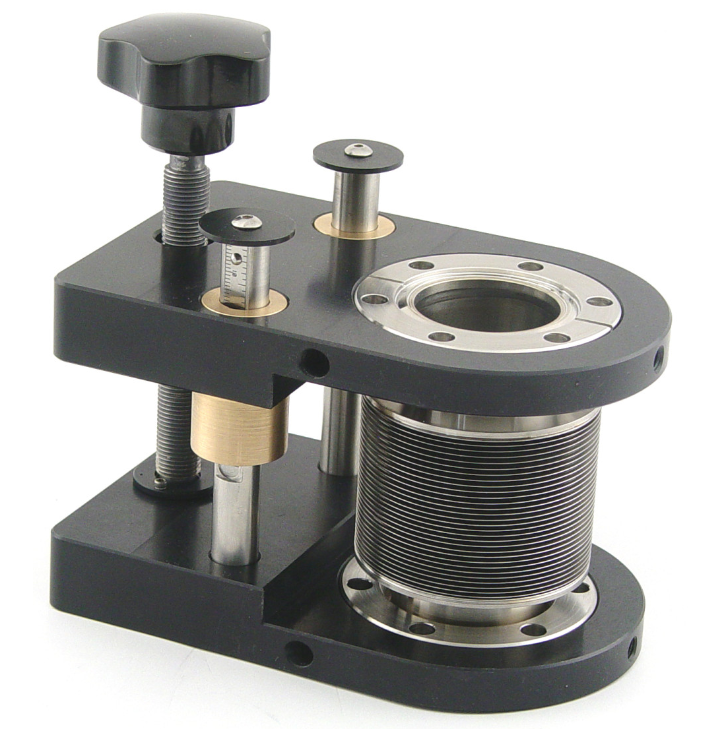

MCALLISTER HV 操纵器单轴UHV操作臂BLT系列BLT27C

产品描述

BLT27C具有悬臂式法兰支架，并带有环绕式法兰支架。

六个锁紧螺钉将法兰固定在支架内，允许在安装时重新定位。

导杆和驱动螺钉远离法兰，以提供最大的法兰螺栓拆卸空间。

型号 BLT27C 翻译器 尺寸

模型 中风 压缩高度

BLT27C-2 2″ (50) 2.6″ (66)

BLT27C-3 3″（75） 2.75″ (70)

BLT27C-4 4″（100） 2.9″（74）

BLT27C-6 6″（150） 3.20″ (81)

BLT27C-8 8″ (200) 3.5″ (89)

净空高度：1.53英寸（38毫米）

冲程长度

2" (50)

3" (75)

4" (100)

6英寸（150）

8" (200)

10英寸或更长（请咨询工厂）

比例

没有比例

英寸比例

公制单位

1" (25mm) 旅行表盘指示器

不（标准）

是的

驱动

手册（标准）

联系工厂了解其他选项

顶级法兰孔选项

标准清孔

1/4-28

M6 X 1

底部法兰孔选项

标准清孔

1/4-28

M6 X 1
